1533單芯屏蔽電纜

單芯屏蔽電纜
Single Conductor Shielded Cable

標準 Standare:UL 758, 1581 CSA C22.2 No.210.2

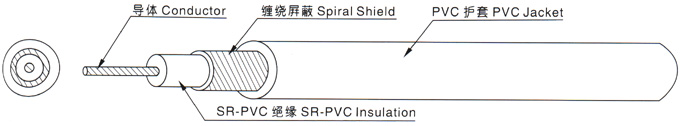

■ 構造 CONSTITUTION：

■ 產品說明

●	額定電壓：無規定，額定溫度：80℃
●	導體使用單根或絞線30-16AWG裸銅或鍍錫絲
●	半硬質PVC絕緣
●	鍍錫或裸軟銅線纏繞屏蔽
●	PVC護套
●	可通過ULVW-1SC 及 CSA FT1垂直耐燃試驗

●	具有抗酸堿、耐油、防潮、防霉、環保等特性

PRODUCT DESCRIPTION

●	Rated voltage: not specified, Rated temperature:80℃
●	Tinned or bare,stranded or solid copper conductor,30-16AWG
●	SR-PVC insulation
●	Tinned or bare copper wire spiral shield
●	PVC jacket
●	Passes UL VW-1SC & CSA FT1 vertical flame test

●

Resistant to acid, alkali, oil, moisture and fungi,conforming RoHS

■ 應用

適用于錄音、錄影設備、聲響系統、電子電路內部連線

APPLICATION

For use in internal wiring of recording,studios,sound systems and electronic circuits

UL 1533 80℃ 無電壓值
導體類型 Conductor Type	導體 Conductor			絕緣 Insulation		纏繞屏蔽Spiral Shield		護套 Jacket		較大導體電阻 Max Resis- tance at 20℃	*小絕緣電阻 Min Insul- ation Resis- tance at 20℃	耐電壓 Diele- ctric Stren- gth AC 1 min	標準 長度 Stand- ard Length
	線規 Spec	線數/線徑	直徑 Dia.	標稱厚度 Nom. Thick	標稱外徑Nom. Dia.	線徑Single Dia	外徑Nom. Dia	標稱厚度 Nom. Thick.	標稱外徑Nom. Dia.	較大導體電阻 Max Resis- tance at 20℃	*小絕緣電阻 Min Insul- ation Resis- tance at 20℃	耐電壓 Diele- ctric Stren- gth AC 1 min	標準 長度 Stand- ard Length
	AWG	No./mm	mm	mm	mm	mm	mm	mm	mm	Ω/km	MΩ.Km	V	Ft(M)
絞合導體 Stranded Cond- uctor	30	7/0.10	0.30	0.23	0.80	0.10	1.00	0.30	1.66	354.24	15	1500	2000(610)
	28	7/0.127	0.38	0.23	0.88	0.10	1.08	0.30	1.74	223.75
	26	7/0.16	0.48	0.23	0.98	0.10	1.18	0.30	1.84	139.73
	24	11/0.16	0.61	0.23	1.11	0.10	1.31	0.30	2.01	93.3
	22	17/0.16	0.76	0.23	1.26	0.10	1.56	0.30	2.16	55.0
	20	26/0.16	0.94	0.23	1.64	0.10	1.84	0.30	2.54	34.6
	18	41/0.16	1.18	0.23	1.98	0.12	2.22	0.30	2.92	21.8
	16	26/0.254	1.49	0.23	2.29	0.12	2.53	0.30	3.23	13.7			1000(305)
